波纹板压型机

一、波纹板压型机简介

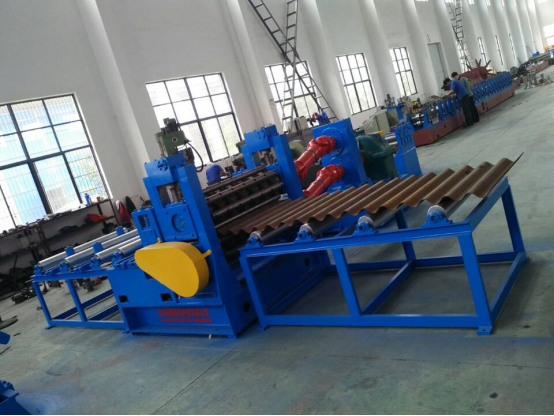

波纹板压型机是波纹腹板H型钢生产过程中将带钢或者钢板进行压制成一定波纹形状的设备，是制造波纹腹板的专用设备。设备外形见下图。

（图片仅供参考，实际外形尺寸根据工艺参数等要求有所不同）

二、工作原理

本机由上下两组成型辊组成，由动力输入减速机通过动力分配减速箱驱动成形辊旋转，通过齿轮啮合原理，将钢板压型成所需要的波纹板形状，成型辊成型速度变频可调，保持其速度与整条流水线配合。下成型辊为固定辊，只绕轴回转。上成型辊为可上下移动的浮动辊，上成形辊通过电动同步升降机构调整上下成型辊的间距，以获得需要的成型波纹板波高。

成型辊输入方向设有辅助夹送装置，自动对中装置，板头自动对中装置，以保证板材每次进料都能保持同一高度位置。

三、上料平台

上料平台共有2节，每节4米，布置于压型机前端。每节均为相对独立的机架。平台上的滚轮通过链条传动，将需要压型的钢板自动送入夹紧对中装置后再连续送入压型机，进行波纹压型。本机自动化程度高，减少人工送料的劳动量。

四、接料平台

料台长4米，分两节，辊道输送成型好的波纹板。

五、工艺参数

六、设备主要配套部件/选用生产厂家

七、设备报价：

34.5万元/台（含税17%价）

注：此报价另含设备的安装调试、操作培训、设备整机一年的质保服务。不含设备的运输费。

八、付款方式及供货期

合同签订预付设备总款30%，合同生效，合同生效之日起60天内供货，提货时付设备总款65%，留5%质保金待设备调试合格之后一年内一次付清。

九、调试及培训

供方免费安装、调试，并在需方所在地对需方相关人员无偿得提供操作、维修方面的培训。

从验收合格之日起六个月，供方对产品正常使用情况下，因材料或制造的不良问题等引起的产品质量实行包修一年，终生服务。

若设备操作中遇故障无法解决，供方在24小时之内给予答复或到达现场，协助需方排除设备故障。

供方提供充足的优质、优价、品种齐全的易损配件供需方选用，供方提供全方位优质服务。
